离网逆变器是什么?工作模式有哪些

时间:2021-09-03 10:19:36

离网逆变器主要功能是把光伏组件发出来的直流电变成交流电,由于逆变器是光伏系统中唯一具有“智慧”的器件,除此之外,逆变器还承担检测组件、电网、电缆运行状态,和外界通信交流,系统安全管家等重要功能。

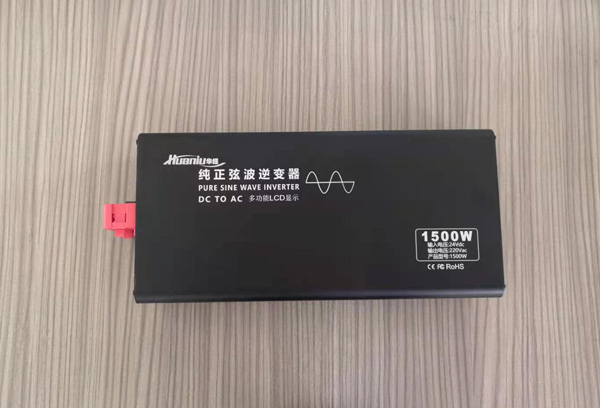

离网逆变器

在带有市电互补的离网系统中,能量输出侧有两种,光伏发电和市电。负载是能量消耗,蓄电池既可吸收电能,也可释放电量给负载使用,因此在离网系统中,负载用电的来源有市电、电池优先、光伏三种;蓄电池充电模式也有三种:市电充电、光伏充电、市电和光伏充电。光伏离网用户的应用场景和要求相差很大,所以要根据用户的实际需求去选择不同的模式,让光伏最大化并尽可能满足客户的要求。

1、光伏优先用电模式

工作原理:光伏优先给负载供电,当光伏功率小于负载功率时,储能电池和光伏一起给负载供电,当没有光伏或者蓄电池电量不足时,如果检测到有市电,逆变器再自动切换到市电供电。

适用场景:应用于无电地区或者缺电地区,市电的电价不是很高,经常停电的地方,要注意的是如果没有光伏,但蓄电池电量还很充足时,逆变器也会切换到市电带负载,缺点是会造成一定的电量浪费,优点是如果市电停电,蓄电池还有电,可以继续带负载。对用电要求很高的用户可选择这个模式。

2、电网优先用电模式

工作原理:不管有没有光伏,蓄电池有没有电,只要检测到有市电,都是由市电给负载供电,只有检测到市电停电后,才切换到光伏和电池给负载供电。

适用场景:应用于市电电压稳定、价格便宜,但供电时间短的地方,光伏储能相当于一个后备的UPS电源,这种模式的优势是光伏组件可以配置相对较少,前期投资低,缺点是光伏能源浪费比较大,很多时间可能都用不到。

3、电池优先用电模式

工作原理:光伏优先给负载供电,当光伏功率小于负载功率时,储能电池和光伏一起给负载供电,当没有光伏,蓄电池电量单独给负载供电,当蓄电池电量不足时,如果检测到有市电,逆变器再自动切换到市电供电。

适用场景:应用于无电地区或者缺电地区,市电的电价较高,还经常停电的地方,需注意蓄电池电量要用到低值时,逆变器才会切换到市电带负载,优点是光伏利用率很高,缺点是用户的用电不能完全保证,当蓄电池的电用完,但市电恰好停电时,就没有电可以用了。对用电要求不是特别高的用户,可以选择该模式。

以上三种工作模式都是在光伏和市电都有的情况下可以选择,第一种模式和第三种模式,需要检测和利用蓄电池电压来切换,这个电压与蓄电池的种类以及安装数量有关系,这个电压低点也可在逆变器里设置。如果没有市电互补,逆变器只有一种工作模式,那就是电池优先模式。

蓄电池充电也有四种方式可选择,如果选择用市电给蓄电池充电,应注意到效率会降低,因为市电给蓄电池充电后再放出来,会有一定的电量损耗,通常离网逆变器充放电的效率约为90%,因此会有10%左右的电量损耗。

1)光伏优先:光伏优先给电池充电,只有当没有光伏时,市电才给电池充电,这种模式适合于市电电价比较贵,对供电要求不是特别高的用户使用。

2)市电优先:市电优先给电池充电,只有当没有市电时,光伏才给电池充电。这种模式适合于市电电价较便宜但经常停电的场景。

3)市电和光伏同时充电:这种模式适合市电电价不高,对供电要求比较高的用户使用。

4)光伏独充:无论有没有市电,只用光伏充电。这种模式适合市电电价特别高,对供电要求不是很高的用户使用。

以上四种工作模式都是在光伏和市电都有的情况下可选择,如果没有市电互补,逆变器只有一种工作模式,那就是光伏独充模式。
