通信基站光伏供电方案

时间:2022-03-22 09:59:30

通信基站多位于偏僻地方,有点基站可能会面临市电供电不稳,或是当地没有市电的困境,因为地处偏远,拉点布线困难,通常采用柴油发电机或是备用电源发电,但是柴油运输成本也是非常高的,随着光伏发电的发展,逐渐解决了通讯基站用电难的问题。接下来我们就来讲讲通信基站光伏供电方案。

1、通讯基站用电需求:

负载总功率:3kw

每月用电量1000度电

2、通讯基站光伏供电系统方案

A、太阳能供电系统原理

光伏发电的应用形式有并网和离网两种,因为基站地处偏远,用电不便,因此我们多采用离网光伏发电形式。

离网光伏发电的工作原理挺简单,白天的时候,太阳能组件发电。电经过控制器的调节,逆变器的逆变供基站供电,同时通过控制器给蓄电池储电,晚上的时候,蓄电池经过控制器和逆变器,为基站供电。

因此太阳能供电系统主要是由太阳能电池板、蓄电池、控制器、逆变器组成。

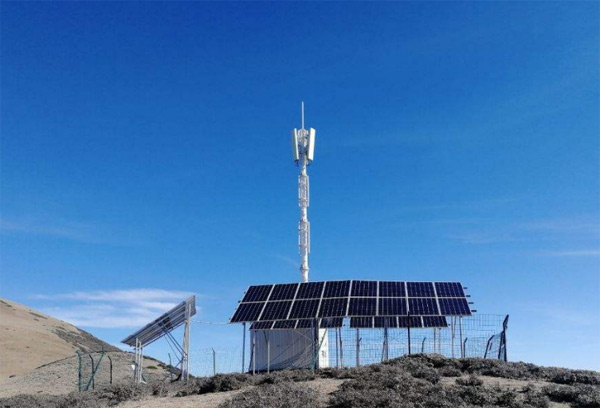

通信基站光伏供电方案

B、光伏供电系统配置

a)计算蓄电池

根据月用电1000度电

日均用电量=1000kwh/30≈33kwh

考虑到2个连续阴雨天,胶体电池的放电深度

蓄电池额定容量=33kwh*2*/80%=82.5kwh

蓄电池容量=82.5kwh/96V/80%≈1000Ah

因此我们可以选择42组2V1000Ah胶体电池,额定容量84kwh

b)计算光伏组件

基站日用电33kwh左右,峰值日照按照4.2小时/天计算,效率80%计算,那么

光伏组件功率=33kwh/4.2/80%≈9.8kw

取整计算,需要10kw光伏组件

c)逆控一体机

逆控一体机集太阳能储能&充电储能、交流正弦波输出于一体的新型混合太阳能储能逆变控制一体机。

系统通信应满足下列要求:

1、光伏发电站应装设与电力调度联系的专用调度通信设施。通信系统应满足调度自动化、继电保护、安全自动装置及调度电话等对电力通信的要求。

2、光伏发电站至电网调度机构间应有可靠的调度通道。大型光伏发电站至电网调度机构应有两个相互独立的调度通道,中型光伏发电站至电网调度机构宜有两个相互独立的调度通道。

3、光伏发电站与电网调度机构之间通信方式和信息传输应由双方协商一致后确定,并在接入系统方案设计中明确。

关于信基站光伏供电方案的内容,今天华纽电能就和大家介绍到这里,如果您有相关需求,欢迎咨询我们华纽王工。
