储能系统方案设计

时间:2022-11-15 09:46:03

储能系统可以作为独立的系统接入电网,对电网起到削峰填谷、无功补偿等作用;储能系统也可以与新能源发电一起组成风光储系统,平滑发电侧新能源并网功率;储能系统还可以与风力发电、光伏发电等新能源发电系统一起建在负荷中心组成微网系统,提高能源利用效率、提升电能质量、提高供电可靠性、体现绿色环保等。依据新能源接入的模式,储能微网系统可分为共直流母线和共交流母线两种控制模式。通过多向变流系统实现微网供电,保证用电负荷在电网停电状态下也能不间断运行。通过对电池、逆变器、双向变流器、风光设备的优化配置,我们可以实现储能系统、风光储系统、储能微网系统等项目的工程咨询、设计、系统集成、站级监控等。

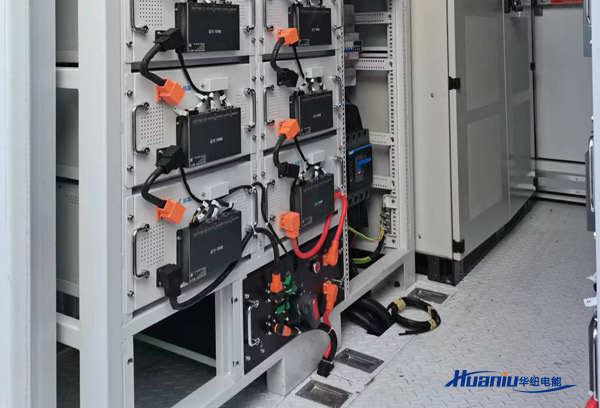

一、纯储能系统方案

放电时,电能经过双向变流器逆变为满足电网的交流电,将电能反馈给电网。充电时,电网交流电经过双向变流器整流为直流电为储能电池充电。直流侧和交流侧均可以接入相应类型和功率等级的负载并对其供电。

该方案有多种用途:对电网削峰填谷、电网掉电后孤岛运行独立带载运行、能够对电网进行无功补偿提升电网电能质量减少线损。

此方案的最大优点是控制策略简单,设备通用性高,应用范围广

储能系统方案

二、共直流母线微网系统方案

新能源发电设备,储能电池均接入到多向变流器的直流母线侧。多向变流器系统由一台双向变流器和一台逆变器组成,双向变流器是直流母线与公共电网之间能量交换的双向变流装置,逆变器则是为微网母线负荷提供稳定交流电能的变流装置。

新能源发电能量可以以直流形式为储能电池充电,也可以双向变流器逆变回市电网,还可以通过逆变器为微网负荷提供交流电能。

在市电失电情况下,双向变流器停止运行,新能源发电系统、储能系统及微网侧逆变器仍能继续工作,保证微网负载不间断供电,可真正实现无缝切换。

此方案最大的优点就是控制逻辑简单,各子系统的自动控制方式较为独立,微网交流输出电能质量好,整体系统可靠性高。

三、共交流母线微网系统方案

该接线方案中,新能源发电设备接入到多向变流器的微网交流侧。多向变流器由 2 台双向变流器组成,是公共电网、储能电池、交流微网三者之间的能量交换装置。

新能源发电量可以经过变流设备直接以交流形式优先提供给微网负载,在发电量充足的情况下还可通过多向变流器为储能电池充电或者回馈电能给市电网。

在市电失电情况下,电网侧双向变流器停止运行,新能源系统发电、储能系统及微网侧双向变流器仍能继续工作,保证微网负载不间断供电,实现无缝切换。此时新能源发电能量充足,除了为微网侧负载供电外,还可为储能电池充电。

此方案的最大优点是新能源发电系统相对独立,设备通用性高,可选择范围广。
