储能集装箱内部结构介绍

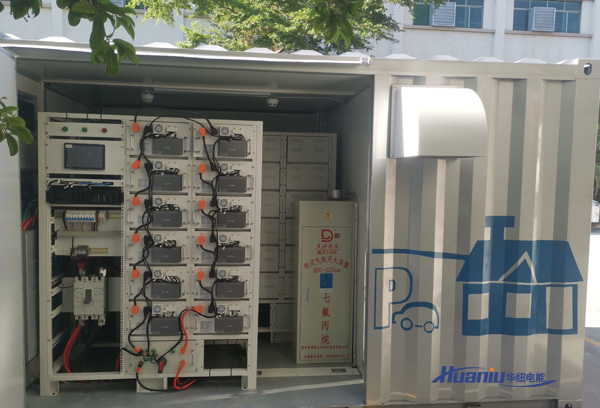

集装箱式锂电池储能系统是以集装箱为载体，将磷酸铁锂电池系统、PCS、BMS、EMS、空调系统、消防系统、配电系统等集中在一个特制箱体内，以实现高集成度、大容量、可移动的储能装置，具有隔热、恒温、消防阻燃、防风沙等特点，满足复杂环境下的使用。集装箱锂电池储能系统具有可移动、灵活性强、可扩充、可拆卸等功能，无论从商业角度还是技术角度都有一定的实用价值。今天我们为大家介绍下储能集装箱内部结构。

磷酸铁锂电池系统

其中电池系统主要由电芯串并联构成：首先十几组电芯通过串并联组成电池箱，然后电池箱通过串联组成电池组串并提升系统电压，最终将电池组串进行并联提升系统容量，并集成安装在电池柜内。

监控系统

监控系统主要实现对外通讯、网络数据监控和数据采集、分析和处理的功能，保证数据监控准确、电压电流采样精度高、数据同步率及遥控命令执行速度快；电池管理单元拥有高精度的单体电压检测与电流检测功能，保证电芯模块的电压均衡，避免电池模块间产生环流，影响系统运行效率。

消防及空调系统

集装箱内还配置了专用的消防及空调系统以保证系统的安全，其中消防系统通过烟雾传感器、温度传感器、湿度传感器、应急灯等安全设备感知火警，并自动灭火;专用空调系统根据外部环境温度，通过热管理策略控制空调冷热系统，保证集装箱内温度处于合适区间，延长电池使用寿命。

PCS

储能变流器则是将电池直流电转换为三相交流电的能量转换单元，其可运行于并网及离网模式。并网模式下变流器按照上层调度下发的功率指令与电网进行能量交互;离网模式下储能变流器可为厂区负荷提供电压频率支撑，并为部分可再生能源提供黑启动电源。储能变流器出口与隔离变压器连接，使一次侧与二次侧的电气完全绝缘，最大程度保证集装箱系统的安全。
