家庭储能系统整体电源解决方案

家庭储能通常与户用光伏配合使用，装机量迎来高速增长。家庭储能系统，又称电池储能系统，其核心是可充电的储能蓄电池，通常以锂离子或铅酸电池为基础，由计算机控制，在其他智能硬件及软件的协调下实现充电和放电循环。家庭储能系统通常可与分布式光伏发电相结合形成家庭光储系统。根据光伏和储能系统的耦合方式的不同，分为直流耦合系统和交流耦合系统，分别适合与新装光伏系统的增量市场和已装光伏系统的存量市场。下面来看家庭储能系统整体电源解决方案。

家庭储能系统组成

并离网系统的特点是既可以并网运行，也可以在电网断电时单独运行为重要负载供电。适用于电力系统不稳定、自发自用不能上网、自用电价比上网电价贵等应用场景。系统一般由太阳电池组件组成的光伏方阵、并离网一体机、蓄电池组、负载、电网等构成。

1、太阳电池组件

太阳电池组件是太阳能供电系统中的主要部分，也是太阳能供电系统中价值最高的部件，其作用是将太阳的辐射能量转换为直流电能。

2、并离网一体机

并离网一体机，主要功能分为两部分，MPPT能控制器作用是对太阳能电池组件所发的电能进行调节和控制，最大限度地对蓄电池进行充电，并对蓄电池起到过充电保护、过放电保护的作用。DC/AC逆变器把组件和蓄电池的直流电逆变成交流电，给交流负载使用。

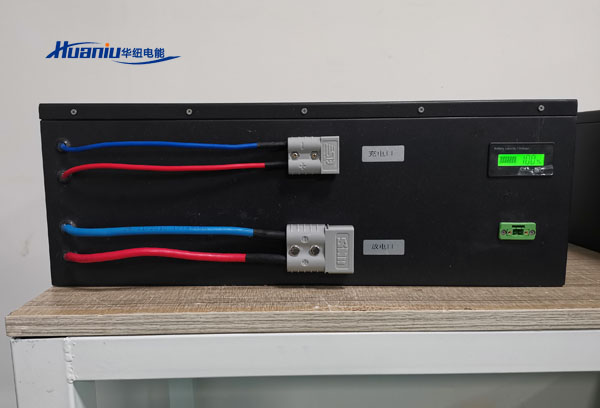

3、蓄电池组

蓄电池组主要任务是储能，以便在夜间或阴雨天保证负载用电。

家庭储能系统设计方案

根据负载类型及功率确定并离网逆变器的功率。

户用负载一般分为感性负载和阻性质载，洗衣机、空调、冰箱、水泵、抽油烟机等带有电动机的负载是感性负载，电动机启动功率是额定功率的5-7倍，在计算逆变器的功率时要把这些负载的启动功率考虑进去。逆变器的输出功率要大于负载的功率。但对于一般家庭而言，考虑到所有的负载不可能同时开启，为了节省成本，负载功率之和可以乘以0.7~0.9的系数。

根据用电量确认组件功率

组件的设计原则是要满足平均天气条件下负载每日用电量的需求，也就是说太阳能电池组件的全年发电量要等于负载全年用电量。因为天气条件有低于和高于平均值的情況，太阳能电池组件设计要基本满足光照最差季节的需要，就是在光照最差的季节蓄电池也能够基本上天天充满电。

储能系统的需求是多种多样的，储能系统设计不一定要完全按上述原则设计，要根据用户的具体需求灵活处理。“光伏+储能”是目前最为可靠、最有潜力、也是最有可能被大规模应用的分布式解决方案。文章内容源于网络，如有侵权，请联系删除。
